電機在進行能量轉換時，總是有一小部分損耗轉變成熱量，它必須通過電機外殼和周圍介質不斷將熱量散發出去，這個散發熱量的過程，我們稱為“冷卻”。

電機冷卻方法代號主要由冷卻方法標志（IC）、冷卻介質的回路布置代號、冷卻介質代號以及冷卻介質運動的推動方法代號所組成。

IC + 回路布置代號 + 冷卻介質代號 + 推動方法代號

冷卻方法標志代號是英文國際冷卻（International?Cooling）的字母縮寫，用IC表示。

冷卻介質的回路布置代號用特征數字表示，我們主要采用的有：0、4、6、8等。

冷卻介質的回路布置代號

特征數字	含義	簡述
0	冷卻介質由周圍自由流入電機或流過電機表面，并自由返回。	自由循環
1	冷卻介質由電機周圍介質以外的來源通過進口管道流入電機，然后自由流入周圍環境。 進口管或進口孔道循環	進口管或進口孔道循環
2	冷卻介質由周圍自由流入電機，然后通過出口管（孔）送至離電機周圍介質較遠處。	出口管（孔）道循環
3	冷卻介質由電機周圍介質以外的來源通過進口管道流入電機，然后通過出口管道送至離電機周圍介質較遠處。	進出口管道循環
4	初級冷卻介質在閉合回路內循環，并通過機殼表面把熱量逸散到周圍介質。機殼表面可以是光滑的或帶肋的，也可以帶外罩以改善熱傳遞效果。	機殼表面冷卻（用周圍環境介質）
5	初級冷卻介質在閉合回路內循環，通過與電機成為一體的裝入式冷卻器把熱量傳給周圍環境介質。	裝入式表面冷卻器（用周圍環境介質）
6	初級冷卻介質在閉合回路內循環，并通過裝在電機上面的外裝式冷卻器，把熱量傳遞給周圍環境介質。	外裝式冷卻器（用周圍環境介質）
7	初級冷卻介質在閉合回路內循環，通過與電機成為一體的裝入式冷卻器把熱量傳給次級冷卻介質，后者不是周圍環境介質。	裝入式冷卻器（不用周圍環境介質）??
8	初級冷卻介質在閉合回路內循環，并通過裝在電機上面的外裝式冷卻器，把熱量傳遞給遠方介質	外裝式冷卻器（用遠方介質）
9	初級冷卻介質在閉合回路內循環，通過完全獨立安裝的冷卻器把熱量傳給次級冷卻介質。	獨立安裝的冷卻器

傳遞熱量的氣體或液體介質，我們稱為冷卻介質。

冷卻介質的代號

冷卻介質?	特征代號?
空氣?	A?
氫氣?	H?
氮氣?	N?
二氧化碳?	C?
水?	W?
油?	U

如果冷卻介質為空氣，則描述冷卻介質的字母A可以省略，我們所采用的冷卻介質基本上都為空氣。

冷卻介質的推動方法代號用特征數字表示，我們主要采用的有：0、1、6、7等。

冷卻介質的推動方法

特征數字	含義	簡述
0	冷卻介質的運動依靠溫差，轉子風扇的作用極微弱。	自由對流?
1	冷卻介質運動依靠轉子的風扇作用或直接安裝在轉子軸上的風扇。	自循環
2	冷卻介質運動依靠不直接裝在轉子軸上的整裝式部件的作用，例如由齒輪或膠帶拖動的內風扇。	整裝式非獨立傳動循環
3	冷卻介質循環依靠電機上電動或機動的中間部件。例如一臺由主機線端供電的電動機拖動的風扇。	裝在電機上的非獨立部件循環
4	備用
5	冷卻介質運動依靠與主機動力無關的整體部件。例如由一臺電動機帶動的內風扇，此電動機與主機不是同一電源。	整裝式獨立部件循環
6	由安裝在電機上的獨立部件驅動介質運動，該部件所需動力與主機轉速無關，例如背包風機或風機等。	外裝式獨立部件驅動
7	與電機分開安裝的獨立的電氣或機械部件驅動冷卻介質運動，或是依靠冷卻介質循環系統中的壓力驅動冷卻介質運動。	分裝式獨立部件驅動?
8	冷卻介質運動依靠電機在冷卻介質中的相對運動。	由相對運動循環
9	由 其他部件循環。

冷卻方法代號的標記有簡化標記法和完整標記法兩種，我們應優先使用簡化標記法，簡化標記法的特點：如果冷卻介質為空氣，則表示冷卻介質代號的A，簡化標記中可以省略；如果冷卻介質為水，推動方式為7，則在簡化標記中，數字7可以省略。

比較常用的冷卻方式有：IC01、IC06、IC411、IC416、IC611、IC81W等。

舉例說明：

IC411? 完整標記法為? IC4A1A1

”IC“為冷卻方式標志代號

”4“為冷卻介質回路布置代號（機殼表面冷卻）

”A“為冷卻介質代號（空氣）

個”1“為初級冷卻介質推動方法代號（自循環）

第二個”1“為次級冷卻介質推動方法代號（自循環）

實例說明：

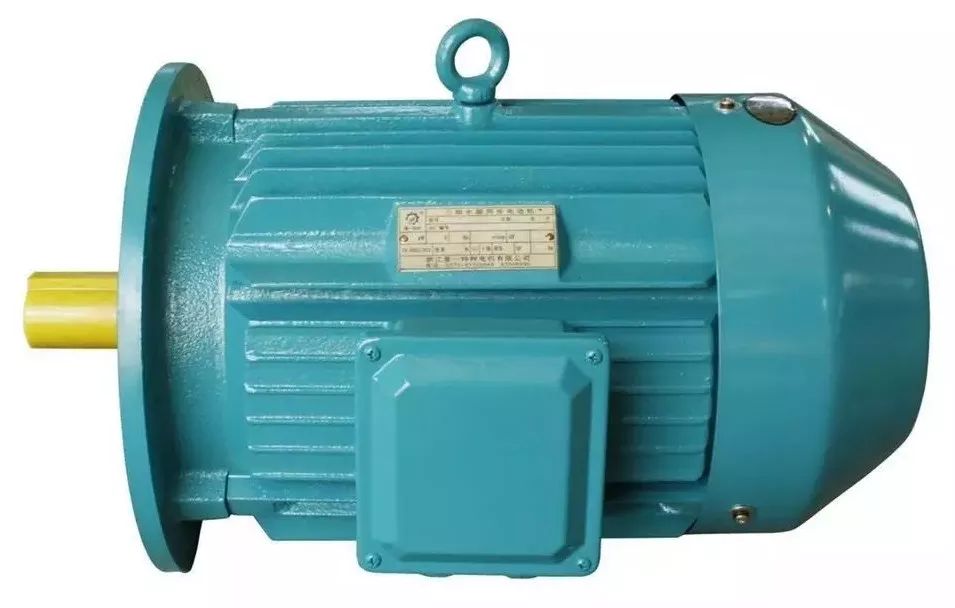

晉一永磁同步電機、防爆永磁同步電機、高效異步電機等，大多采用IC411冷卻方式，也可采用IC416冷卻方式。

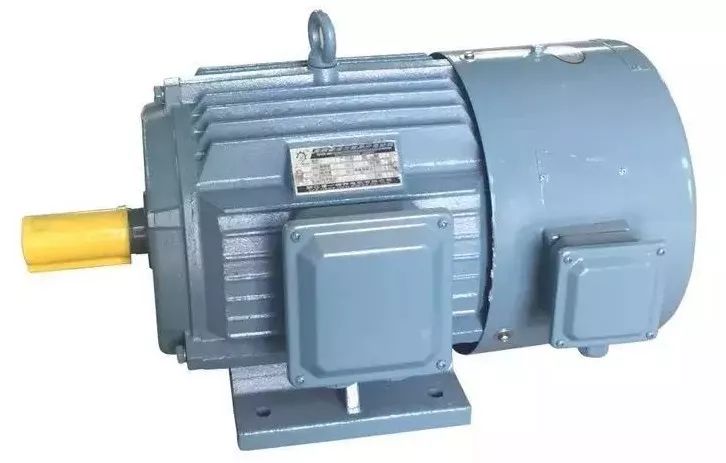

晉一變頻異步電機、冶金專用變頻電機等，大多采用IC416冷卻方式。

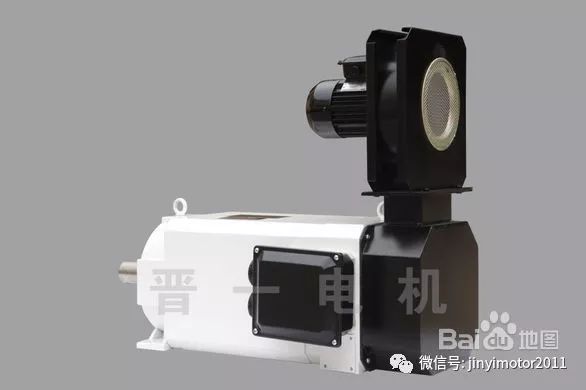

晉一伺服永磁同步電機、伺服變頻電機等，IP54封閉結構，大多采用IC416冷卻方式，IP23開啟式結構，大多采用IC06冷卻方式。

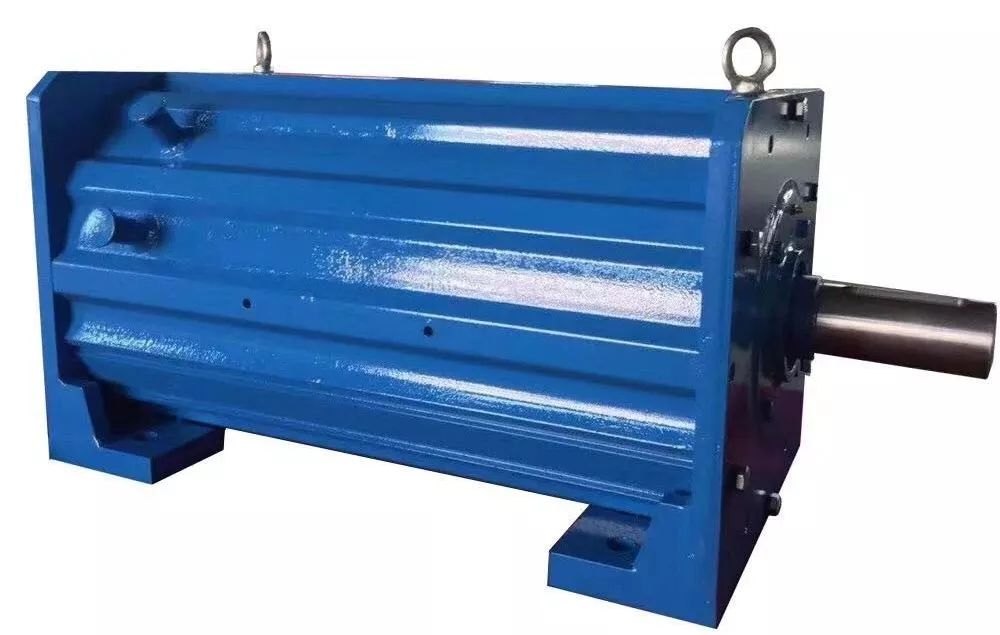

晉一水冷永磁同步電機采用IC86W冷卻方式，也可采用IC81W（空水冷）冷卻方式。

晉一直驅永磁同步電機，采用IC416（借助驅動風扇）冷卻方式。

晉一高速永磁同步電機，采用IC71W冷卻方式。

當然，不管哪款電機，都可以根據客戶需求及設備使用情況，“私人定制”冷卻方式。
